Котел 500 кг пара в час до 130 С твердотопливный в Таджикистане

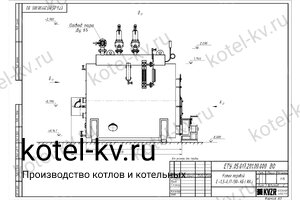

Паровой котел 500 кг пара в час на твердом топливе с температурой 130 °С

Основные характеристики:

• паропроизводительность 500 кг пара в час;
• максимальная температура пара 130 °С;
• давление пара 0.17 МПа, 1.7 кгс/см²;
• тепловая мощность 0.37 МВт, 370 КВт;
• топливо – каменный и бурый уголь;

Подобрать требуемую мощность парового котла для вашего предприятия вы можете по ссылке.

Комплект поставки котла нашего производства

Схема подключения арматуры парового котла

• Котельный блок КП-500 - 1 шт
• Клапан парового котла 17с28нж 50 - 2 шт
• Вентилятор ВЦ 14-46 №2 с дв. 0,37/1500 - 1 шт
• Вентиль 15Б1П Ду 15 Ру 16 - 2 шт
• Вентиль 15Б1П Ду 20 Ру 16 - 2 шт
• Вентиль 15Б1П Ду 25 Ру 16 - 2 шт
• Указатель уровня 12кч11бк №6- 2 шт
• Запорное устройство Ду 20 - 2 шт
• Затвор чугунный Ду 65 Ру 16 - 1 шт
• Клапан обратный Ду 25 - 1 шт
• Кран трехходовой Ду 15 (под манометр, пар) - 2 шт
• Манометр ДМ2005Сг (ТМ-610.05) 1,0 кгссм2 для КП - 1 шт
• Манометр МП100 6 кгс/см2 - 1 шт
• Чугунные колосники 1100*220- 5 шт

Дополнительно для подключения вам потребуются

• Щит управления (КПр-500) т - 1 шт
• Насос к котлу CNP  CDL2-4 (0,55кВт) - 1 шт
• Труба дымовая КП-500 - 1 шт

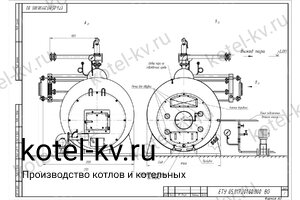

Устройство и описание

Промышленный твердотопливный паровой котел 500 кг пара жаротрубный, состоит из двух жаровых труб из листа 5. Пространство между обечайками заполняется водой, сверху устанавливается паросборник, в котором собирается образующийся пар. Для получения высокого КПД котла в хвостовой части топки устанавливаются цельнотянутые трубы диаметром 57 толщиной стенки 3,5 мм сталь 20. По ним также движется и нагревается теплоноситель.

Колосниковая топка твердотопливного парового котла В нижней части топочной камеры укладываются колосники, на которых происходит горение топлива. Сбоку подсоединяется вентилятор для подачи воздуха на горение твердого топлива. Газы выходят из топки в верхней части и сразу поступают в дымовую трубу. Дымосос для парового котла 500 кг 130 °С не требуется, парогенератор работает на самотяге.

Подача питательной воды производится питательным насосом. В соответствии с ГОСТ для паровых котлов должно быть установлено два насоса, рабочий и резервный. Дренажи и воздушники производят дренирование трубной системы от шлама и удаление скапливающего воздуха. На паросборник устанавливаются 2 предохранительных клапана.

Принцип работы угольного парового котла 500 кг пара в час с температурой 130 °С

Твердое топливо сгорает в топке. Горячие газы омывают трубную систему, нагревают воду и производят насыщенный температурой до 130 градусов.

Для горения угля в топку вентилятором подается воздух. Дымовые газы проходят трубную систему и поступают дымовую трубу.

Автоматика ограничивает предельно допустимые параметры работы и давление пара, управляет вентилятором и подпиточным насосом и регулирует уровень воды в барабане. Температура сухого насыщенного пара в парогенераторе регулируется изменением давления пара, при необходимости снижения температуры необходимо выставить соответствующее давление пара на электроконтактный манометр. Автоматика парового котла по заданному давлению производит управление дутьевым вентилятором и, следовательно, интенсивностью горения.

Вода для паровых котлов подготавливается в соответствии с требованиями руководства по эксплуатации, «Правилам технической эксплуатации тепловых энергоустановок» и ГОСТ Р 51232-98. Для подбора водоподготовительной установки требуется провести химический анализ воды.

Подключение твердотопливного котла

Подключение и монтаж производятся по проекту, выполняемому специализированной организацией.

Схема подключения парового котла на угле Один из вариантов схемы подключения котла КП приведен на схеме.

На сайте нашего завода вы можете купить все необходимое вспомогательное оборудование для подключения парового котла 500 кг на угле, а также заказать схему подключения в Таджикистане.

Безопасность котла

Безопасная эксплуатация котла обеспечивается выполнением требований

• Инструкции по эксплуатации
• Правил устройства и безопасной эксплуатации паровых котлов с давлением пара не более 0.17 МПа (1.7 кгс/см2)
• Правил технической эксплуатации тепловых энергоустановок

Требования к помещениям котельной регламентируются СП 89.13330.2016 «Котельные установки»

Угольный котел 500 кг пара в час с температурой 130 °С должен управляться автоматикой безопасности, имеющей сертификат соответствия.

Одним из самых важных устройств, обеспечивающих безопасную эксплуатацию котла, является предохранительный клапан парового котла. Он обеспечивает сброс пара при превышении давления в котле свыше допустимого и предохраняет установку от разрушения. Необходимые условия монтажа и эксплуатации котла 500 кг пара в час на твердом топливе представлены в паспорте и руководстве по эксплуатации.
